SketchUp je univerzální modelář, který je používán v široké škále oborů. Specifické požadavky na funkcionalitu jsou řešeny pluginy. Při návrhu řešení interiérů, zařízení koupelen, kuchyní, podlahových ploch, řeší uživatelé jak nejjednodušeji zpracovat obklady a dlažby. Plugin FloorGenerator je výkonný prostředek jak toho dosáhnout. Plugin je poskytován zcela zdarma a stáhnout instalační soubor můžete ZDE

Instalaci provedete standartní cestou, přes dialogové okno Manažer pluginů. Po úspěšném dokončení instalace se zobrazí jednoduchá nástrojová lišta s jedinou ikonou, která spouští panel s nabídkou možností a nastavení:

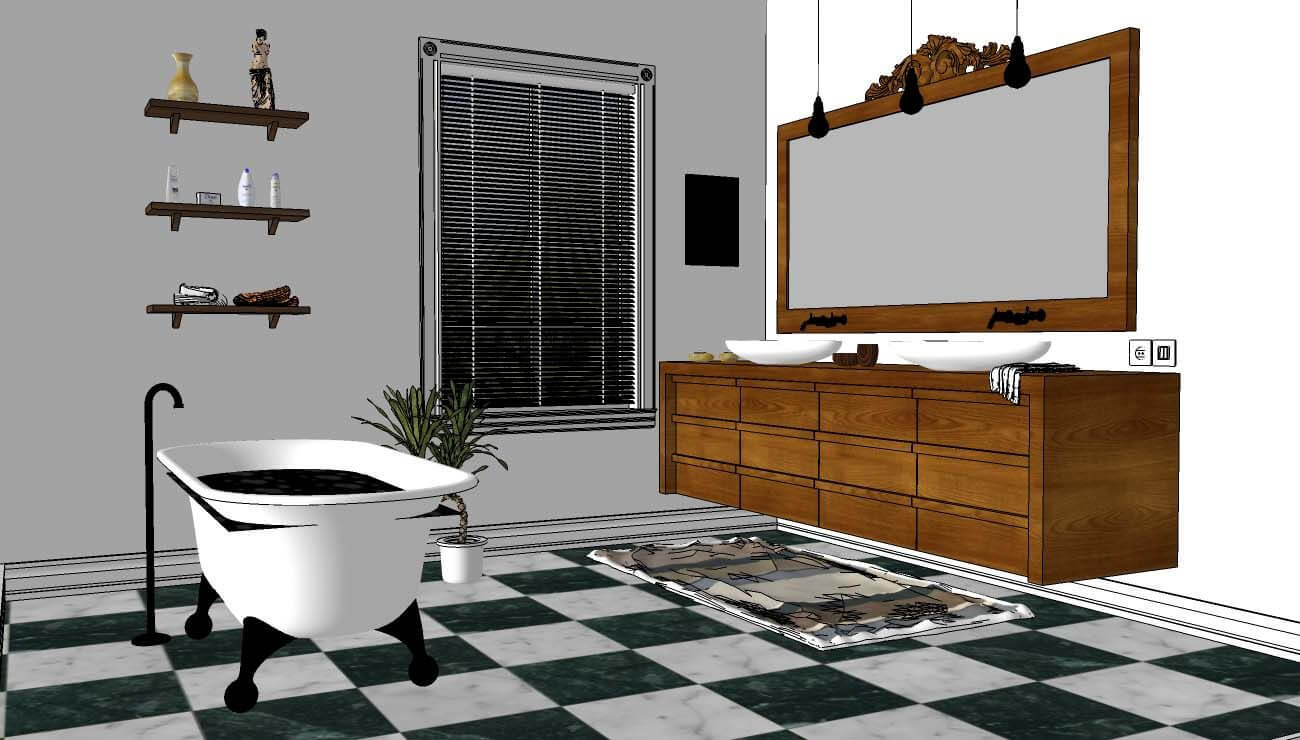

Floor Generator, plugin pro obklady a dlažby

Floor Generator, plugin pro obklady a dlažby

Pattern – Vzor pokládky

Pod první položkou naleznete řadu typů obkladových vzorů: dlaždicový, cihlový, vzor dřevěné podlahy, rybí kost, kombinovaný vzor, mnohoúhelníkové prvky, proutěný výplet nebo překládaný dřevěný obklad – peření .

Floor Generator, plugin pro obklady a dlažby Floor Generator, plugin pro obklady a dlažby

Nabídka parametrů a nastavení se liší podle vybraného stylu (vzor Tile)

Size – velikost

Nastavení délky a šířky prvků, dále šířky dlaždicové spáry, hloubka spáry (určuje tloušťku prvků) a odsazení od zakládací hrany.

Options – možnosti

Zarovnání rastru – rohový počátek plochy / na střed plochy, úhel natočení rastru a volba použité textury – například aktuálně vybraný materiál v dialogovém okně Materiály, případně materiál z vlastní knihovny (náhodná kombinace textur).

Velikost a zarovnání použitého materiálu – náhodné posunutí počátku textury pro každý prvek, případně náhodný úhel natočení textury, opět pro každý prvek samostatně.

Zbývající volby umožňují tvorbu náhodných odchylek ve zvoleném rozsahu, tvorbu fazetového úkosu na jednotlivých prvcích, připojení podkladové plochy (pro materiál spárování) a uzavření jednotlivých prvků do samostatných skupin.

Jak postupovat?

1)     Plocha pokládky

Postup pro generování obkladu je velmi jednoduchý. Postačí pouze vytvořit podkladovou plochu, která ohraničuje prostor pokládky. Plocha může být například podlahou, nebo obkládanou stěnou. V základních vzorech také najdete typ dřevěného fasádního obkladu (peření), který lze aplikovat pouze na svislou plochu.

2)     Nastavení materiálu prvků

K dispozici je aktuálně požívaný materiál v dialogovém okně SketchUp – Materiály. Další možností je použít náhodný výběr z uložených barev, nebo náhodný výběr uložených textur (vlastní materiálová knihovna).

3)      Vložení parametrů a nastavení

Kliknutím na ikonu pluginu vyvoláte dialogové okno pro provedení voleb, dle vzorů pokládky.

4)     Vygenerování pokládky

Vyberte základní podkladovou plochu krátkým kliknutím levého tlačítka. Čas prováděných operací závisí na počtu prvků – rozsahu pokládky a náročnosti zvolených parametrů.

V závěru představení pluginu FloorGenerator  ještě připojím upozornění na výkonný nástroj Wisext SU2XL (také prezentovaný na našem blogu). Prostřednictvím tohoto pluginu snadno doplníte celý proces návrhu o výpis prvků, případně podklad pro rozpočet.
